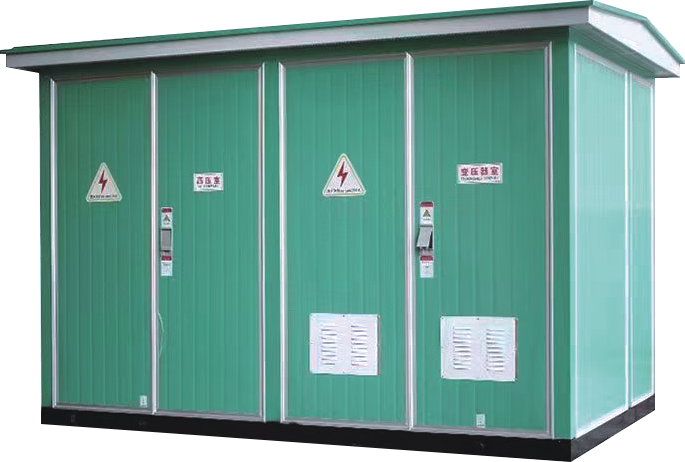

Poste de transformation en caisson

Poste de transformation en caisson

Transformateurs combinés

Poste de transformation en caisson

Poste de transformation en caisson

Utilisation recommandée

Pour les projets éoliens, photovoltaïques, postes extérieurs et projets de distribution compacts, lorsque le projet a besoin d'un solution de transformateur combiné prêt pour projet.

Fonction

Poste de transformation en caisson regroupe les fonctions de transformation et de distribution dans une solution compacte pour les projets d'énergie renouvelable et de distribution extérieure. Il prend en charge des options de tension telles que 12kV and 400V.

Pourquoi les acheteurs le choisissent
  • La plage 50-280kVA aide à couvrir des charges de projet courantes sans changer de famille produit.
  • Les options 12kV and 400V facilitent la coordination avec le système de distribution du site.
  • La référence Box-type substation donne aux ingénieurs une base claire pour la comparaison technique.
  • Le produit peut être coordonné avec les transformateurs, appareillages, équipements de nouvelle énergie ou accessoires de projet Longxiang.
  • Les données produit facilitent les appels d'offres internationaux, les devis distributeurs et la revue technique.
Avant devis

Veuillez valider la capacité, les tensions primaire et secondaire, la fréquence, le groupe vectoriel, l'impédance, les exigences de pertes, le refroidissement, les accessoires, la quantité et le pays de destination.

CatégorieTransformateurs combinés
Tension12kV / 400V
Capacité50 / 80 / 100

Scénarios d’application

Distribution électriquePour les usines, parcs industriels, services publics et locaux électriques de projet.
Charges industriellesAssure une conversion de tension stable pour les charges de production continues.
Livraison de projetAdapté à une livraison groupée avec appareillage électrique et accessoires de site.

Notes de sélection et de livraison

  • Tension : 12kV / 400V | Capacité : 50 / 80 / 100
  • Validez le niveau de tension, la capacité nominale, la fréquence et l’environnement d’installation requis.
  • Indiquez le pays de destination, la quantité, le calendrier du projet et les documents techniques nécessaires.
  • Utilisez le formulaire de cette page afin que les équipes commerciale et technique répondent avec une configuration adaptée.

Paramètres du produit

Capacité50/80/100/125/160/200/250/280
Modèle du produitBox-type substation
Rated Frequency50Hz
High-Voltage Unit Rated Voltage12kV
High-Voltage Power-Frequency Withstand Voltage42kV
High-Voltage Lightning Impulse Withstand Voltage75kV
High-Voltage Rated Current630A
High-Voltage Short-Time Withstand Current20kA
High-Voltage Peak Withstand Current50kA
Low-Voltage Rated Voltage400V
Low-Voltage Main Circuit Rated Current100-200A
Low-Voltage Short-Time Withstand Current12.5kA
Compensation Capacity0-240kvar
Transformer Capacity50-280kVA
Transformer Impedance Voltage±4% or ±4.5%
Tap Range±2 x 2.5%
Connection GroupD, yn11
Enclosure Protection RatingIP43
Noise Level≤55dB

Support projet et export

Spécifications personnaliséesLa tension, la capacité, l'agencement des armoires et la configuration du projet peuvent être discutés avec les ingénieurs Longxiang.
Catalogues disponibles sur demandeLes catalogues produits et documents techniques sont disponibles via l'équipe commerciale, plutôt qu'en téléchargement public à ce stade.
Conseil de sélectionPartagez la demande de charge, l'environnement d'installation, les exigences réseau et le scénario d'application pour l'adéquation technique.
Support après-venteUn support par e-mail, un accompagnement technique à distance et une consultation sur les pièces de rechange peuvent être organisés selon le projet.

FAQ produit

Longxiang peut-il fournir une tension ou une capacité personnalisée ?

Oui. Les spécifications personnalisées sont proposées après analyse des exigences du projet par nos ingénieurs.

Puis-je demander un équipement OEM ou adapté au projet ?

L'adaptation au projet et les exigences de type OEM peuvent être discutées avec les équipes commerciales et techniques.

Ces produits peuvent-ils être fournis pour des projets au Moyen-Orient, en Afrique ou en Asie du Sud-Est ?

Longxiang peut étudier les besoins des projets internationaux et fournir un support de sélection technique. Les documents et conditions d'exportation finaux doivent être validés avec l'équipe commerciale.

Comment obtenir un devis ?

Envoyez le type de produit, le pays, la quantité ou l’échelle du projet, ainsi que la tension ou la capacité requise.
